8通道電液伺服疲勞試驗系統

【概要描述】本次提供的液壓試驗系統可搭建成車架總成彎曲扭轉疲勞試驗臺,用于考核重卡車架的彎曲靜強度、彎曲動剛度、彎曲疲勞強度、扭轉靜強度、扭轉動剛度、扭轉疲勞強度等。試驗臺既能夠實現車架彎曲(垂彎和側彎)、車架扭轉的單獨加載,還可以實現車架彎曲和扭轉的復合加載,此外試驗臺還可自由搭建各類零部件/總成件(支架桿件、軸類件、懸臂件等)的結構疲勞試驗臺,完成車架及零部件結構的疲勞耐久開發工作。

8通道電液伺服疲勞試驗系統

【概要描述】本次提供的液壓試驗系統可搭建成車架總成彎曲扭轉疲勞試驗臺,用于考核重卡車架的彎曲靜強度、彎曲動剛度、彎曲疲勞強度、扭轉靜強度、扭轉動剛度、扭轉疲勞強度等。試驗臺既能夠實現車架彎曲(垂彎和側彎)、車架扭轉的單獨加載,還可以實現車架彎曲和扭轉的復合加載,此外試驗臺還可自由搭建各類零部件/總成件(支架桿件、軸類件、懸臂件等)的結構疲勞試驗臺,完成車架及零部件結構的疲勞耐久開發工作。

詳情

產品描述:

本次提供的液壓試驗系統可搭建成車架總成彎曲扭轉疲勞試驗臺,用于考核重卡車架的彎曲靜強度、彎曲動剛度、彎曲疲勞強度、扭轉靜強度、扭轉動剛度、扭轉疲勞強度等。試驗臺既能夠實現車架彎曲(垂彎和側彎)、車架扭轉的單獨加載,還可以實現車架彎曲和扭轉的復合加載,此外試驗臺還可自由搭建各類零部件/總成件(支架桿件、軸類件、懸臂件等)的結構疲勞試驗臺,完成車架及零部件結構的疲勞耐久開發工作。

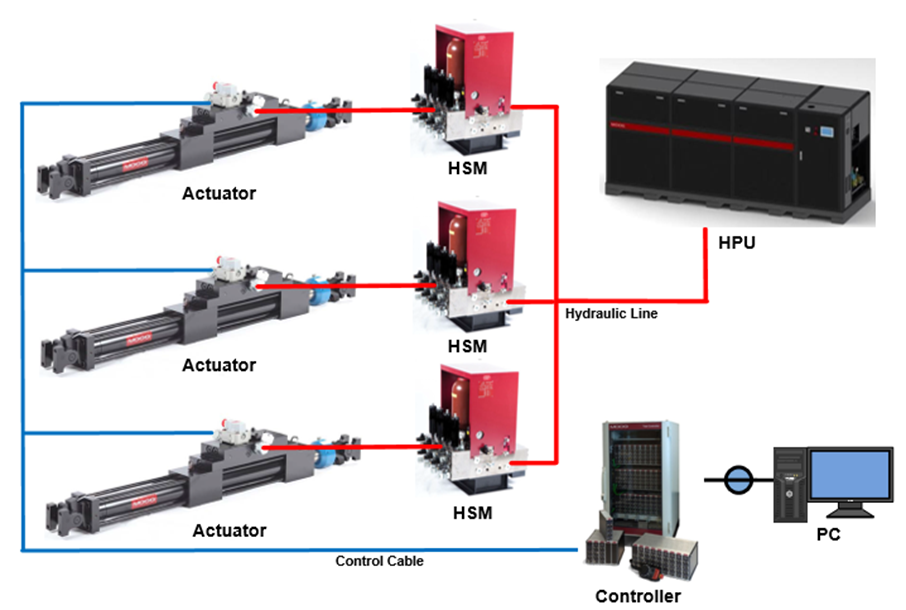

電液伺服加載系統示意圖:







加載方案:

車架總成垂向彎曲加載+縱向復合加載方案如下: 垂直彎曲+縱向復合加載, 模擬真實車上加速和剎車過程中,垂直彎曲和縱向受力,可以進行協調加載,以及對彎曲和縱向應變通道進行路譜迭代,主要控制通道精度達到10%。





技術優勢:

1 針對汽車零部件、子系統及整機形成一套完善的測試解決方案。

2 靜音油源、液壓子站、液壓作動器及控制器產品系列齊全,可針對客戶不同需求,提供最佳產品配置方案。

3  在實驗室基礎建設、設備布局、整體集成調試方面具有豐富的項目經驗。





應用領域:

汽車測試領域,用于考核重卡車架的彎曲靜強度、彎曲動剛度、彎曲疲勞強度、扭轉靜強度、扭轉動剛度、扭轉疲勞強度等。

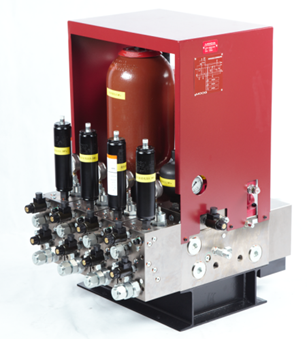

液壓伺服子站(HSM)為測試系統或單個液壓作動器提供高效的液壓傳遞和隔離控制。

分油器及技術參數:

•    額定流量:200LPM

•    額定壓力:21Mpa

•    出口端口:1套共計2組

•    蓄能器配置:壓力:6L 回油:2.5L

•    主過濾器精度:20µm

•    控制電壓/電流:24 VDC/1A

•    分油器與泵站端接口:

•    壓力: JIC37° Flare-16

•    回油: JIC37° Flare-16

•    泄油: JIC37° Flare-8

•    分油器與作動缸接口:

•    壓力: JIC37° Flare-16

•    回油: JIC37° Flare-16

•    泄油: JIC37° Flare-6
